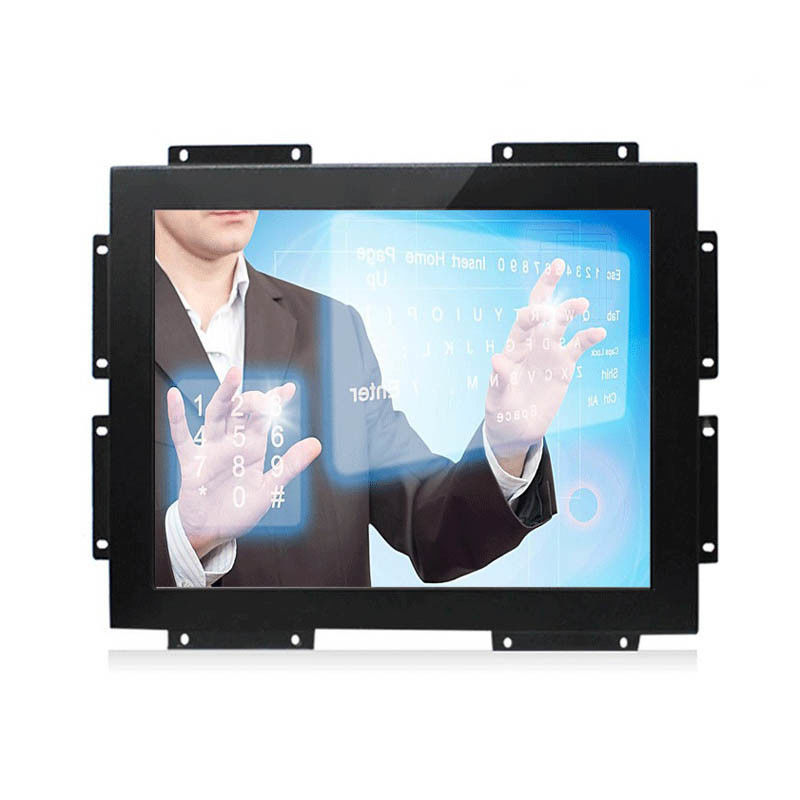

1280*1024 ओपन फ्रेम टच स्क्रीन मॉनिटर

जब टचस्क्रीन को कियोस्क, उपकरण पैनल या दीवार पर लगाए गए टर्मिनल का हिस्सा बनने की आवश्यकता होती है, तो डिस्प्ले को केवल इसके बगल में बैठने के बजाय समग्र प्रणाली के भीतर काम करना पड़ता है।17 इंच का खुला फ्रेम टच स्क्रीन मॉनिटरइस प्रकार के एकीकरण के लिए डिज़ाइन किया गया है, जिसमें 1280 × 1024 टीएफटी-एलसीडी को एक ओपन-फ्रेम औद्योगिक धातु संरचना और लचीली स्थापना विकल्पों के साथ जोड़ा गया है।

डिस्प्ले वीजीए और डीवीआई इनपुट का समर्थन करता है, एचडीएमआई और आरएस232 विकल्पों के रूप में उपलब्ध हैं। इसका टच कॉन्फ़िगरेशन 4-वायर / 5-वायर विकल्पों के साथ प्रतिरोधक के रूप में निर्दिष्ट है,जबकि क्षमता स्पर्श भी एक अतिरिक्त विन्यास के रूप में सूचीबद्ध है350 सीडी/एम2 मानक चमक, वैकल्पिक 1000 सीडी/एम2 चमक, 50 मिलियन स्पर्श जीवन चक्र और वीईएसए 75/100 माउंट के साथ,HOP170-8 उपकरण निर्माताओं और सिस्टम इंटीग्रेटरों को अनुकूलित प्रदर्शन परियोजनाओं के लिए एक व्यावहारिक मंच प्रदान करता है.

• निर्बाध उपकरण एकीकरण के लिए ओपन-फ्रेम डिजाइन
• टिकाऊ एम्बेडेड प्रतिष्ठानों के लिए औद्योगिक धातु संरचना
• विभिन्न परियोजना आवश्यकताओं के लिए लचीली टच तकनीक
• लगातार ऑपरेटर के साथ बातचीत के लिए विश्वसनीय प्रतिरोधक स्पर्श
• विविध होस्ट सिस्टम के लिए लचीला कनेक्टिविटी
• चुनौतीपूर्ण स्थापना वातावरण के लिए उच्च चमक विकल्प
• अनुकूलित उपकरण संरचनाओं के लिए कई माउंटिंग विकल्प
• सुविधाजनक स्थापना समायोजन के लिए ओएसडी नियंत्रण
• कियोस्क, एम्बेडेड सिस्टम और दीवार टर्मिनलों के लिए डिज़ाइन किया गया

17-इंच की स्क्रीन उन उपकरणों के लिए एक उपयोगी मध्यभूमि प्रदान करती है जिन्हें बहुत बड़े डिस्प्ले प्रारूप में जाने के बिना कॉम्पैक्ट एम्बेडेड मॉनिटर की तुलना में अधिक देखने के क्षेत्र की आवश्यकता होती है।इसका 1280 × 1024 रिज़ॉल्यूशन 54 कार्य प्रारूप इंटरफ़ेस लेआउट के लिए उपयुक्त है जहां ऊर्ध्वाधर स्क्रीन स्थान महत्वपूर्ण है। पैनल में 339.8 × 272.5 मिमी सक्रिय क्षेत्र, 1000: 1 कंट्रास्ट अनुपात, 16.2 मिलियन रंग हैं,और 5 एमएस प्रतिक्रिया समय350 cd/m2 मानक चमक के साथ, डिस्प्ले एम्बेडेड इंटरफेस के लिए एक परिभाषित दृश्य मंच प्रदान करता है,जबकि वैकल्पिक 1000 सीडी/एम2 विन्यास परियोजना टीमों को एक और विकल्प देता है जब अधिक चमक की आवश्यकता होती है.

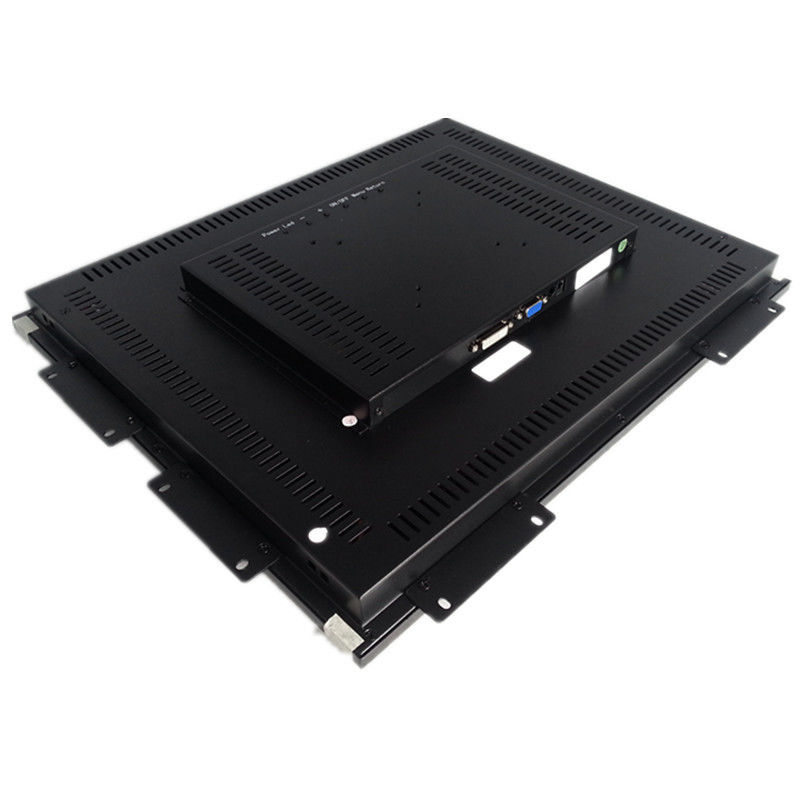

ओपन-फ्रेम डिजाइन के साथ, यह एक औद्योगिक धातु फ्रेम के साथ संयोजन में, एक तैयार डेस्कटॉप मॉनिटर आवास पर निर्भर करने के बजाय ग्राहक के अपने संलग्नक में शामिल होने की अनुमति देता है।यह प्रदर्शन उपकरण डिजाइन के लिए उपयुक्त बनाता है जहां स्क्रीन भौतिक संरचना का हिस्सा बनने की जरूरत हैवीईएसए 75 मिमी और 100 मिमी माउंटिंग इंटरफेस मानक स्थापना का समर्थन करते हैं, जबकि क्षैतिज और ऊर्ध्वाधर माउंटिंग ब्रैकेट अतिरिक्त लचीलापन प्रदान करते हैं।कियोस्क निर्माताओं और उपकरण विकासकों के लिएइस दृष्टिकोण से डिस्प्ले के आयामों और माउंटिंग विधि को शुरू से ही संलग्नक के साथ विचार किया जा सकता है,फिक्स्ड वाणिज्यिक मॉनिटर के चारों ओर आसपास की संरचना को फिर से डिजाइन करने की आवश्यकता को कम करना.

HOP170-8 एक प्रतिरोधी टचस्क्रीन और 4-वायर / 5-वायर टच कॉन्फ़िगरेशन के साथ निर्दिष्ट है। स्रोत जानकारी में एक अतिरिक्त टच विकल्प के रूप में क्षमतात्मक टच भी सूचीबद्ध है,तो अंतिम विन्यास परियोजना की आवश्यकता के अनुसार पुष्टि की जानी चाहिएटच पैनल 92% प्रकाश संचरण प्रदान करता है, 2 एमएस प्रतिक्रिया समय और 50 मिलियन स्पर्शों तक का टच जीवन चक्र प्रदान करता है। यूएसबी टच सिस्टम इंटरफ़ेस के रूप में निर्दिष्ट है,+5V @ 80mA स्पर्श बिजली की खपत के साथयह एकीकृतकों को एक परिभाषित टच-इनपुट प्लेटफ़ॉर्म देता है जिसे उत्पादन से पहले होस्ट सिस्टम, उपयोगकर्ता इंटरफ़ेस और यांत्रिक संरचना के साथ मूल्यांकन किया जा सकता है।

विभिन्न एम्बेडेड सिस्टम विभिन्न होस्ट इंटरफेस का उपयोग कर सकते हैं, विशेष रूप से जब परियोजनाओं को मौजूदा उपकरणों के साथ एकीकृत करने की आवश्यकता होती है।जबकि HDMI एक विकल्प के रूप में उपलब्ध हैRS232 एक वैकल्पिक इंटरफ़ेस के रूप में भी उपलब्ध है, और USB टच कनेक्शन प्रदान करता है।यह डिस्प्ले को एक समर्पित दृश्य और स्पर्श घटक बने रहने की अनुमति देता है जबकि ग्राहक का औद्योगिक कंप्यूटर, नियंत्रक, या अन्य मेजबान डिवाइस अनुप्रयोग प्रसंस्करण को संभालता है। the available host video output and required touch communication method can therefore be matched to the appropriate monitor configuration instead of forcing the entire system to adopt a single interface standard.

मानक चमक निर्दिष्ट है350 cd/m2, एक वैकल्पिक विन्यास के साथ 1000 cd/m2 तक पहुंचता है। यह उन परियोजनाओं के लिए अतिरिक्त लचीलापन प्रदान करता है जहां डिस्प्ले को मानक विन्यास प्रदान करने की तुलना में अधिक चमक की आवश्यकता हो सकती है।पैनल भी एक 1000 प्रदान करता है1: 1 कंट्रास्ट अनुपात, 16.2 मिलियन रंग, और निर्दिष्ट कंट्रास्ट स्थिति के तहत 60° / 70° देखने का कोण।परियोजना टीम वास्तविक स्थापना वातावरण के अनुसार उपयुक्त विन्यास का चयन कर सकते हैंउपलब्ध उत्पाद जानकारी में आईपी रेटिंग या पूर्ण परिचालन-पर्यावरण विनिर्देश परिभाषित नहीं है,इसलिए पर्यावरण आवश्यकताओं को अंतिम आवेदन के लिए अलग से पुष्टि की जानी चाहिए.

HOP170-8 को कियोस्क, एम्बेडेड और दीवार-माउंट इंस्टॉलेशन के लिए पहचाना गया है, जिससे यह एक व्यावहारिक विकल्प बन जाता है जब डिस्प्ले को भौतिक रूप से एक बड़ी संरचना में एकीकृत करने की आवश्यकता होती है।मॉनिटर सामने के इंटरफ़ेस का हिस्सा बन सकता हैएम्बेडेड उपकरणों में, यह सीधे ग्राहक के परिसर में स्थापित किया जा सकता है; और दीवार पर लगाए गए प्रणालियों में,उपलब्ध VESA इंटरफेस और माउंटिंग ब्रैकेट स्क्रीन की स्थिति के लिए विकल्प प्रदान करते हैंउत्पाद सूचना में कोई विशिष्ट उद्योग अनुप्रयोग नहीं बताया गया है,इसलिए उत्पाद का मूल्यांकन परियोजना के प्रमाण के बिना किसी विशेष ऊर्ध्वाधर को सौंपे जाने के बजाय वास्तविक प्रणाली डिजाइन के अनुसार किया जाना चाहिए.

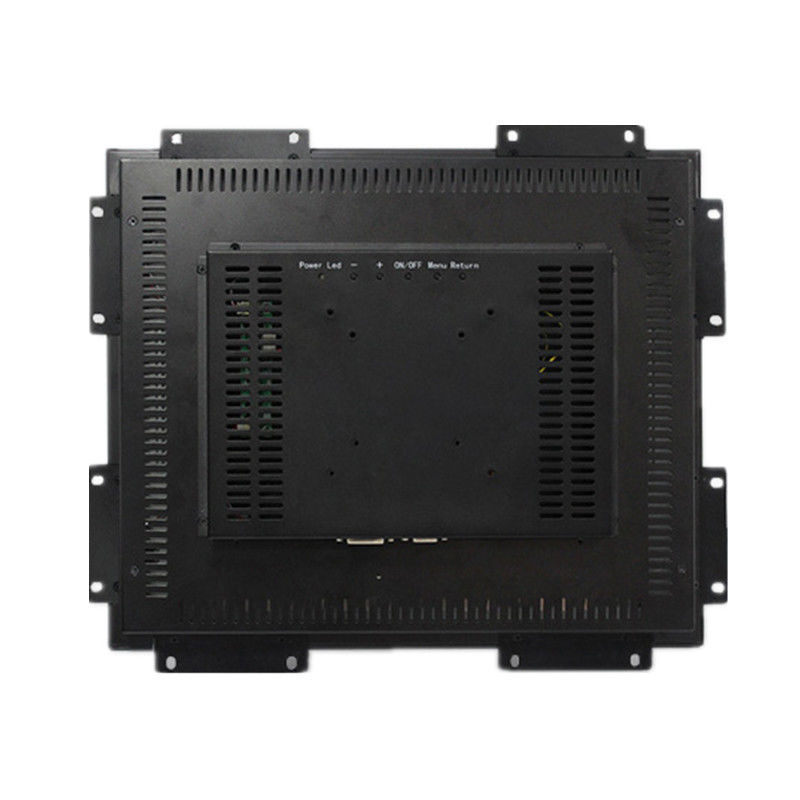

एक बार एम्बेडेड मॉनिटर स्थापित हो जाने के बाद, होस्ट सिग्नल, माउंटिंग पोजीशन और देखने की स्थिति के अनुसार डिस्प्ले सेटिंग्स को समायोजित करने की आवश्यकता हो सकती है।HOP170-8 में चमक और कंट्रास्ट के लिए ओएसडी नियंत्रण शामिल हैं, साथ ही स्वतः समायोजन, चरण, घड़ी, क्षैतिज और ऊर्ध्वाधर स्थिति, भाषा चयन, कार्य सेटिंग और रीसेट।ये नियंत्रण ग्राहक के आवेदन सॉफ्टवेयर को संशोधित किए बिना प्रदर्शन को ठीक करने के लिए एक प्रत्यक्ष तरीका के साथ स्थापना और सेवा कर्मियों को प्रदान करते हैंकई स्थानों पर तैनात उपकरणों के लिए,स्थानीय समायोजन भी अधिक व्यावहारिक कमीशन कर सकते हैं जब अंतिम स्थापना वातावरण मूल विकास या परीक्षण सेटअप से अलग है.
